Controlador MPPT LDSOLAR 30A 12/24V LCD C/USB

Descripción

⇒ Lima: Delivery cargo adicional según la ubicacion
⇒ Envío: Nivel nacional perú
Plazo de entrega: 1 a 5 días hábiles
 Consultas:

Características:

CODIGO: XTRA -3210N

*Tensión nominal del sistema
12V/24VDC auto
* Corriente de carga nominal 30AH MPPT .
* Potencia de carga nominal 390W/12V 780W/24V
* Máx. Circuito abierto fotovoltaico
Voltaje 100V (a temperatura mínima
del ambiente de funcionamiento)

92V (a 25°C de temperatura ambiente)

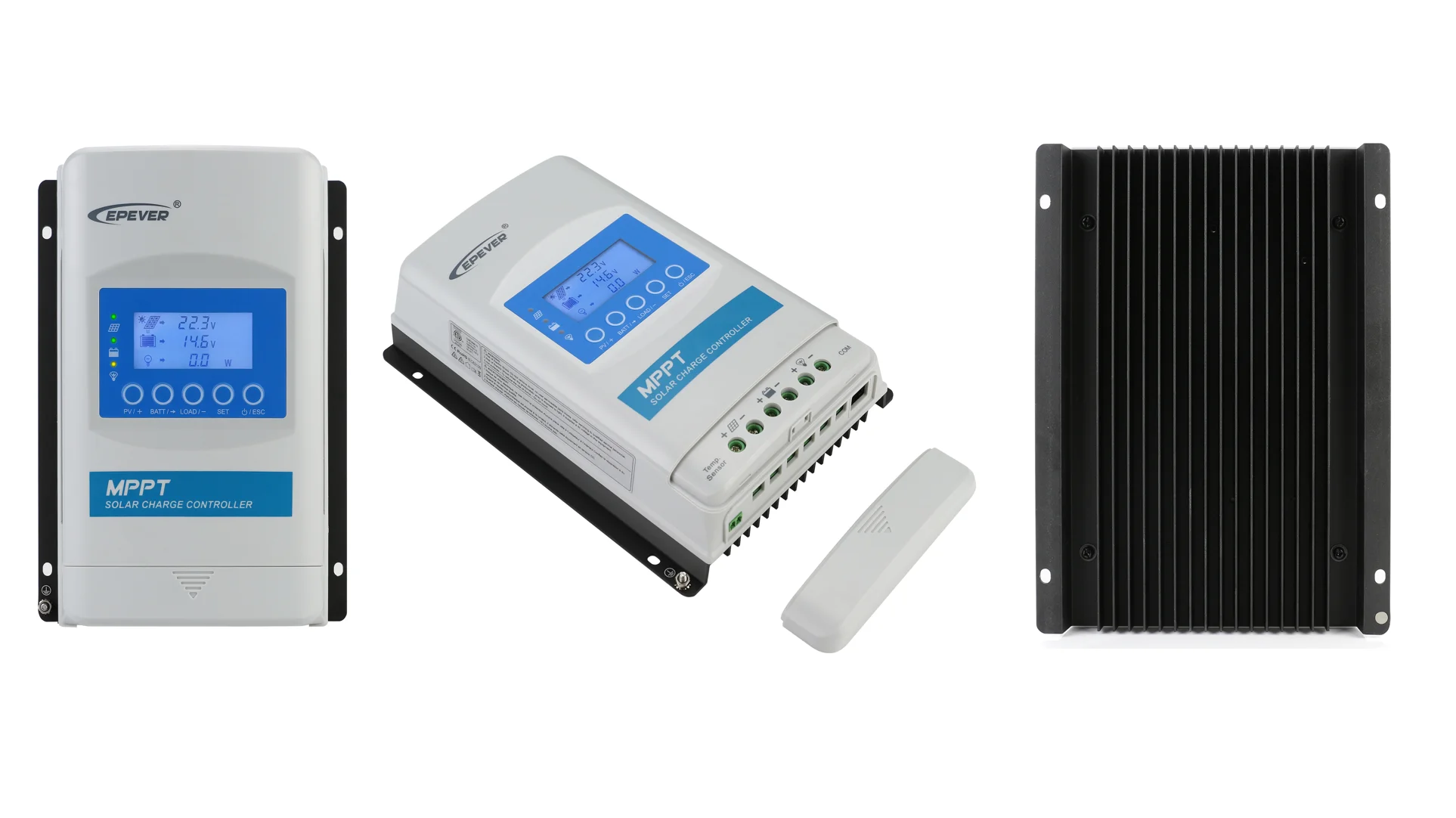

La serie XTRA es un controlador de carga avanzado de seguimiento de punto de máxima potencia (MPPT), para sistemas fotovoltaicos fuera de la red, con unidades de visualización opcionales (XDB1/XDS1/XDS2).

Con el fin de maximizar la cosecha de energía de los rayos PV y simultáneamente minimizar la pérdida de energía dentro de una amplia gama de condiciones de funcionamiento, la serie XTRA aplica un algoritmo inteligente avanzado que da como resultado hasta un 30% de carga eficiente más alta, en comparación con un controlador de carga de modulación de ancho de pulso convencional (PWM). El controlador de la serie Xtra tiene una función de protección de límite en la corriente de carga y la potencia de carga, así como el funcionamiento automático de reducción de energía a altas temperaturas; la protección anterior garantiza la estabilidad del sistema incluso en condiciones de potencia fotovoltaica nominal y sobrecalentamiento superadas.

La clase de protección IP32 y el puerto de comunicación RS485 aislado mejoran aún más la fiabilidad del controlador bajo diferentes requisitos de aplicación. Los controladores de la serie XTRA incluyen un algoritmo de carga de tres etapas autoadaptable basado en un circuito de control digital, que prolonga eficazmente la vida útil de la batería y mejora significativamente el rendimiento del sistema. También tiene una amplia protección electrónica para sobrecarga, sobredescarga, polaridad inversa de PV y batería, etc. para garantizar la durabilidad y la durabilidad del sistema solar fuera de la red.

●Advanced MPPT tecnología y ultra-rápida velocidad de seguimiento es de hasta 99,5% garantizado

● Máximo DC/DC eficiencia de transferencia es tan alto como 98% la eficacia de transferencia de carga es de hasta 97.4%

● Amplio rango de voltaje de funcionamiento MPP

● Protección a baja temperatura y función de activación automática para carga de batería de litio

● Límite de potencia de carga y corriente en el rango nominal

● Función de estadísticas de energía en tiempo Real

● Múltiples modos de trabajo de carga

●Comprehensive protección electrónica

● Compatible con baterías de plomo-ácido y litio-ion①

● Protección contra sobrecalentamiento y degradación de potencia en temperaturas más altas

● Unidades de pantalla LCD opcionales (XDB1/XDS1/XDS2) y accesorios

● Componentes de alta calidad y baja tasa de fallas de ST o IR para garantizar la vida útil

● Puerto de comunicación RS485 lsolated con salida protegida de 5V/200mA, con protocolo Modbus estándar

● Monitorear y configurar los parámetros a través de la aplicación o software de PC

● Diseño a prueba de polvo e impermeable con IP32 ② clase de protección

● Certificación CE (LVD IEC62109, EMCEN3/1-6-61000)

Nota:

① Si usa batería de litio, el cliente debe pedir ayuda para «PCsoftware» para establecer los parámetros de la batería de litio

②Entrada de objetos sólidos: protegido contra objetos sólidos de más de 2,5mm.

② ENTRADA DE LÍQUIDOS: protegido contra caídas de agua, si la carcasa se desecha hasta 15 de vertical.

IteM	XTRA 2210A	XTRA 3210A	XTRA 4210A
Carga nominal actual	20A	30A	40A
Rango de voltaje de la batería	8 ~ 32V
Voltaje de circuito abierto Max.PV	100V
MPPT rango de tensión	(Voltaje de la batería + 2V)~ 72V
Potencia máxima de entrada PV (WV)	260W/12V	390W/12V	520W/12V
	520W/24V	780W/24V	1040W/24V
La igualdad de	Sellado: 14,6 V; Inundado: 14,8 V; Usuario: 17-9V
Aumento de voltaje	Gel: 14,2 V; Sellado: 14,4 V; Inundado: 14,6 V;User.17-9V
Voltaje de flotación	Gel/sellado/inundado: 13,8 V; Usuario: 17-9V
Baja tensión vuelva a conectar el voltaje	Gel/sellado/inundado: 12,6 V; Usuario: 17-9V
Baja tensión de desconexión de tensión	Gel/sellado/inundado: 11,1 V; Usuario: 17-9V
-El consumo de	≤ 35mA(12V) ≤ 22mA(24V)
Descarga circuitvoltage gota	≤ 0,23 V
Temperatura compensar Coeficiente	-3mVpC/2V (por defecto)
Conexión a tierra	Negativo común puesta a tierra
RS485 interfaz	5VDC/200mA(RJ45)
Pantalla LCD con retroiluminación tiempo	60S (por defecto)
Los parámetros ambientales
Temperatura de trabajo medio ambiente	-30 ℃ ~ + 50 ℃(No LCD) -25 ℃ ~ + 50 ℃(LCD)
Rango de temperatura de almacenamiento	-20 °C ~ + 70 °C
La humedad relativa	≤ 95% N.C
Carcasa	IP33
Parámetros mecánicos
Dimensión	217 × 158 × 56,5mm	230 × 165 × 63mm	255 × 185 × 67,8mm
Dimensiones de montaje	160 × 149mm	173 × 156mm	200 × 176mm
Tamaño de orificio de montaje	Φ5mm
Terminal	6AWG(16mm 2)	6AWG(16mm 2)	6AWG(16mm 2)
Se recomienda cable	10AWG(4mm 2)	8AWG(6mm 2)	6AWG(10mm 2)
Peso	0,96 kg	1,31 kg	1,70 kg
Seguridad	EN/IEC62109-1EMC (inmunidad de emisión) EN61000-6-3/EN61000-6-1

Nota:

① Al seleccionar el tipo de batería de litio, el voltaje del sistema no se puede identificar automáticamente

②A la temperatura mínima del ambiente de funcionamiento

③ A 25 ℃ temperatura ambiente

④ Al seleccionar el tipo de batería de litio, el coeficiente de compensación de temperatura es 0 y no se puede configurar

⑤ Los parámetros son Sistema de 12V a 25C,× 2 en sistema de 24V a 25 C,× 4 en sistema de 48V a 25C.

⑥ El controlador puede cargar completamente trabajando en el ambiente de trabajo con temperatura. Rango, cuando la temperatura interna alcanza a 81 ℃, se enciende el modo de reducción de potencia de carga.

⑦ 3-Protección contra objetos sólidos: protegido contra objetos sólidos de más de 2,5mm.

2-Protección contra líquidos: ¿protegido contra pulverizadores directos de hasta 15? De la vertical
